焊锡粉是电子制造、半导体封装、SMT 贴片等高端领域的关键基础材料，直接影响焊点可靠性、印刷性能与封装良品率，行业对颗粒粒度分布和长径比等形貌指标有着严苛管控标准。传统离线人工取样、实验室送检模式，存在检测滞后、采样代表性差、无法实时反映产线工况等弊端，难以匹配高端客户高精度、连续性的质量管控需求。
诺方 SND5701 焊锡粉在线图像粒度粒形分析仪，可直接接入焊锡粉生产流水线，替代传统离线检测方式。依托高速动态成像与智能图像分析技术，实现生产全过程粒度、粒形双参数实时在线连续监测，精准输出粒径分布、长径比、球形度等核心数据。焊锡粉在线图像粒度粒形分析仪无需人工干预，检测数据实时上传、可追溯，便于及时调整工艺参数，从源头稳定焊锡粉产品品质，满足电子半导体行业高标准生产质控要求。
|

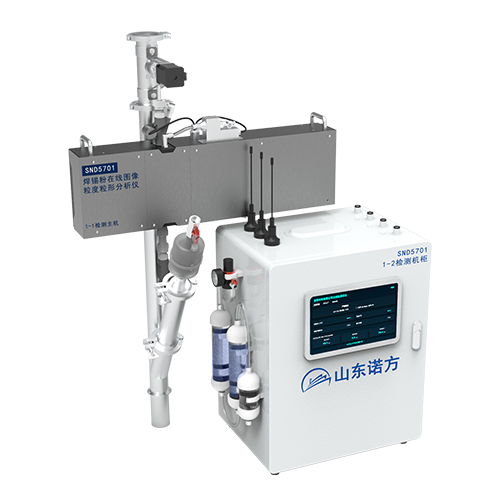

SND5701 焊锡粉在线图像粒度粒形分析仪 |
功能特点
● 测量精度高：高倍率远心镜头，单像素可达0.7μm；蓝色光源，增强小粒子识别度，降低背景噪声；高速相机，快速精准捕捉高速运动颗粒，提升粒度分析效率
● 运行可靠性高：系统在线自动采集，流量，压强，帧率，背景值，粒子数 历史存储。可及时发现设备故障和定位设备问题。保障连续性测量
● 工业级防护：三防漆，密封设计，保证设备测量过程中不受外界环境干扰
● 抗污染能力强：采用双层气幕隔离技术与铁氟龙不沾管路，有效防止样品交叉污染与粘附，基于重力方向与精密振动的设计，可以确保焊锡粉顺畅通过
● 自清洁易维护：支持自动清洁，关键元件模块化设计，易拆卸维护便捷，极大提升设备稳定性与使用寿命
● 泄压保护：独创的泄压装置，确保测量气流不影响下一步工序，比如称重包装环节
● 自动回料：取样样品送还生产管路，减少物料损耗
● 报警及时：支持声光报警、短信报警，随时随地可接收报警，及时处理生产质量问题
● 规则自定义：检测规则可设置，满足不同粉料检测需求
应用场景
诺方SND5701焊锡粉在线图像粒度粒形分析仪适用于药品、催化剂、添加剂、咖啡等制粒、包衣、干燥、整理等过程分析。
技术参数
序号 | 项目 | 参数 | 备注 |
1 | 测量范围 | 2~500μm | 可定制 |
2 | 测量原理 | 图像法 | 直接测量法 |
3 | 测量精度 | 单像素：0.7μm | |
4 | 测量频率 | 连续测量，频率可调 | |
5 | 测量效率 | 1分钟测粒子数＞1000 | |
6 | 取样速度 | 2~30g/分钟 | |
7 | 报警方式 | 声光报警、短信报警 | |
8 | 工作电压 | 220VAC，50/60Hz，90W |
